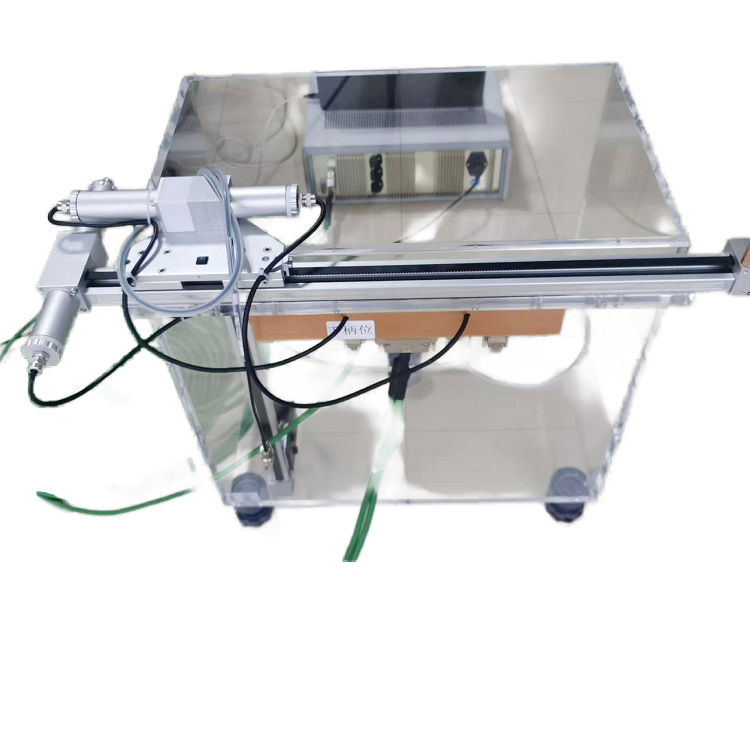

放療掃描二維水箱

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號

1. 二維水箱及射線束分析系統

放療二維自動掃描水箱系統采用最新的自動化測量和控制技術 ，可以快速方便和準確地掃描測量各種型號的醫用直線加速器、X刀和鈷60遠距離治療

的射線束參數 。通過計算機控制多細分步進電機驅動精密機械傳動系統， 使該系統的掃描定位精度小于0. 1 mm； 實現對放療射線束的水平和垂直

方向的掃描 ，對治療射野的離軸比和百分深度等參數實現快速的測量 。該系統的“射線束分析系統軟件包"功能齊全 ，根據國家標準設計的程序可

自動進行數據采集、分析，并顯示所測量的圖形和計算出各種重要參數； 它可以自動適時顯示測量的數據和掃描曲線 ，還可以存儲和輸出檢測的圖

形和數據。

放療二維自動掃描水箱適用于醫院放療科和省級放射衛生檢測機構對放療設備的驗收 ，維修后的檢測 ，對于放療計劃系統需要的大量臨床物理參數

也可以實現快速測量。

A. 1.  二維自動掃描水箱的裝置的概述

放療自動掃描水箱系統采用了最新的自動化測量和控制技術 ，可快速方便準確地掃 描 測 量 各 種 型 號 醫 用 直 線 加 速 器 的 X線 和 電 子 線 的

輻 射 場 劑 量 分 布 參 數 ， 還 能 測 量 MM50回旋加速器、X刀和60Co遠距離治療的射線束參數。

為了適應更多的機構和客戶的要求 ，本公司的二維自動掃描水箱分三種為：

 行程X420mm  z350mm；

 行程X300mm  z300mm；

 行程X300mm  z250mm；

水箱尺寸和掃描尺寸也就不同。

A.2.  精密機械結構

通過采用德國生產的精密機械傳動系統和多細分步進電機 ，該系統掃描定位精度好 于0. 1 mm。

自動掃描系統： 多細分步進電機不銹鋼導軌和滑塊。

A. 3.  進口分析系統軟件

該系統的"射線束分析系統軟件包"功能齊全 ，可進行數據采集 、分析 、 自動顯示所 測量的圖形和計算出各種重要參數 ，并可以將數據轉化為放療計

劃系統所需要的格式文 件 ，可進行測量速度調節 ，可連續10層Profile測量 ，可偏中心掃描PPD， 可對測量曲線 平滑。

A.4.  水箱規格

可快速測量放療線束的百分深度劑量曲線 ，利用專用軟件可以將PDD表轉化為TMR表。

A. 5.  主要測量配件

系統配置：（注 ：主要配置） 德國生產的多細分步進電機

德國生產的不銹鋼導軌和滑塊

主機 ，包括雙通道劑量儀和雙路步進電機進口控制器

專用傳感器 2副專用上水管一個

進口 0 . 125cc電離室防水探頭

專用筆記本電腦

專業進口軟件

A.6.  技術參數

PMMA水箱壁厚：12mm

二維掃描機械結構為懸臂方式

掃描精度：＜0 . 1 mm

掃描速度： 40cm范圍的測量可在40s內完成

掃描方式：多點連續掃描

雙通道靜電計時間常數：＜1 0ms

A.7.  能量范圍

光子：co-60   4--50MeV

電子線：4-50MeV

電源：交流220V±10%。

A.8.  功能

豎直 PDD和OAR測量功能

對角線掃描(Profile)測量功能 偏中心豎直掃描PDD測量功能

連續10層水平掃描(Profile)測量功能 水平掃描(Profile)測量功能

可轉化為TPS所需格式，PDD可轉化為TMR表

A.9.  注意事項

由于水箱和垂直掃描臂經常被水浸泡， 因此對它們要定期清潔 ，在使用完后 ，對掃描臂還要擦干水并在齒輪和導軸上打上潤滑油 ，然后把它們放置

于專門的貯藏盒中保存。

電離室 、控制盒和各種聯接電纜要注意防塵 、 防潮， 以免發生漏電和漂移 ，在每次 使用完后要把它們放入干燥箱中妥善保存 ，并且對各處聯接電

纜不要過分折疊盤繞， 以免影響其使用壽命。

要定期對掃描臂的運動精度和平穩度作校驗和審核 ，保證其運動精度可靠和平穩。
