核磁共振MRI性能檢測模體

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考?。?！更多詳情，請咨詢：134-7367-2973 微信同號

  產品生產標準：JJF2151-2024

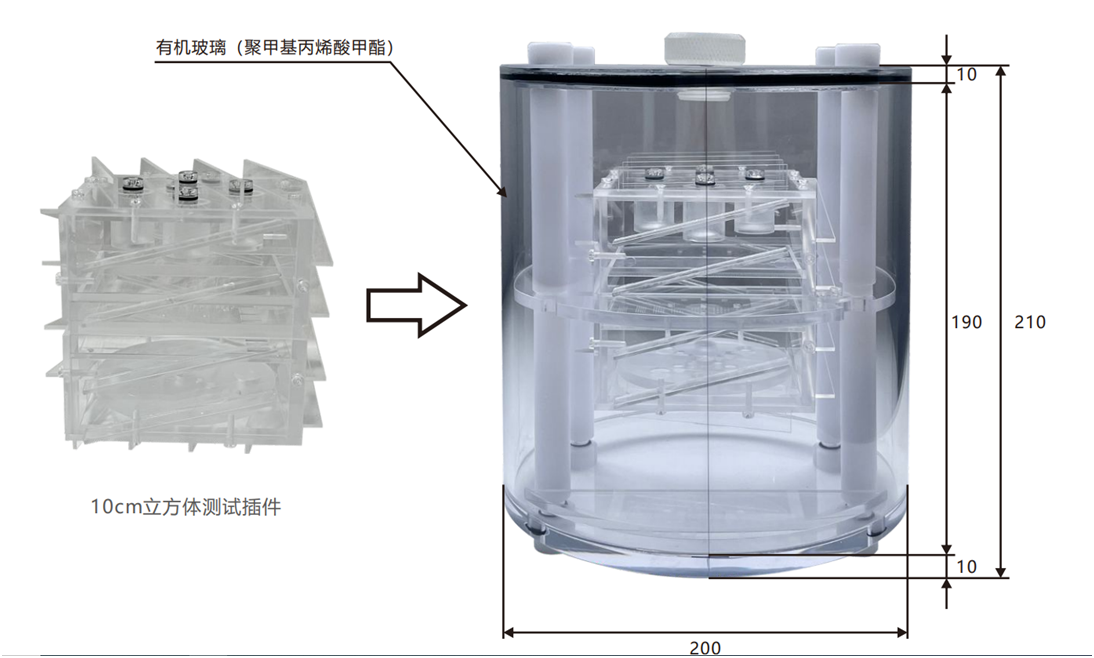

   MRI磁共振性能檢測模體結構圖 MRI磁共振性能檢測模體主要用于核磁共振研發測試，性能質量評估，空間分辨力及成像線性度測試和低對比度靈敏度測試。測磁場均勻性、信躁比、T1,T2值、空間分辨率(高分辨率)、密度分辨率(低對比度)、幾何線性等。 MRI磁共振性能檢測模體能夠符合YY/T0482-2022、JJF(京)30-2022等標準相關要求，進行對MRI設備性能進行檢測。 模體由一個10cm的立方體測試插件和丙烯酸材料的圓柱體組成；圓柱體的外徑為20 厘米，內徑為 19 厘米。如圖A.1所示。

圖A.1 MRI磁共振性能檢測模體結構圖

2.模體應用和檢測項目

 MRI磁共振性能檢測模體在核磁共振成像(MRI)掃描儀中的應用：

1. 模體用于磁共振成像(MRI)掃描儀全面精度性能評估和日常質量檢查；

2. 材質丙烯酸材料的圓柱形模體和球形模體，模體內部加注硫酸銅溶液；

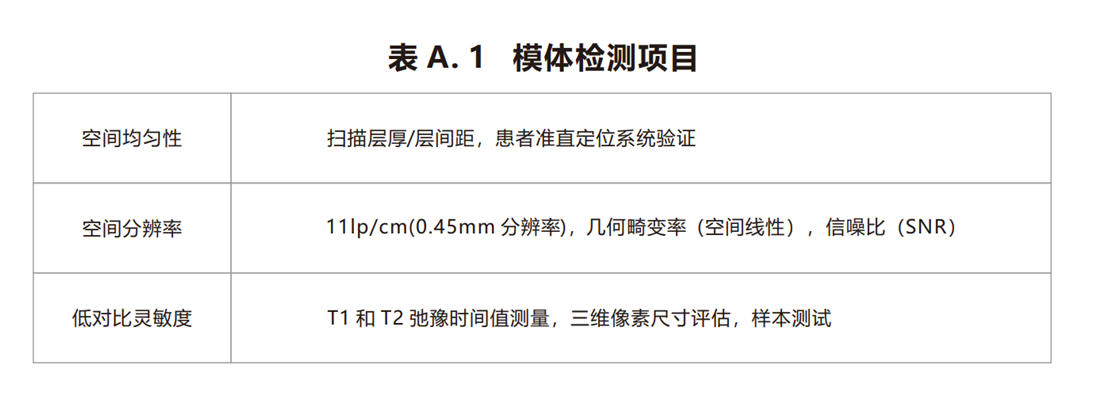

3. 檢測參數：空間分辨率(高分辨率)、密度分辨率(低對比度)、測信躁比、T1，T2值、幾何線性等。

3.模體測試配比溶液要求 1升蒸餾水+1.955 克五水硫酸銅+3.6 克氯化鈉符合美國醫學物理學家協會AAPMReport No.28，1990推薦的技術要求，能滿足對磁共振的軸向面、冠狀面、矢狀面成像性能的檢測。

4.模體配置 測試立方體板可以在標準的2-D配置組裝，與雙相對切片厚度斜面允許操作員迅速驗證模體的z軸被地排列垂直于成象平面。尼龍螺絲將單元固定在一起，允許您將測試板或立方體側面更改為三維結構。3-D配置允許從單個數據采集獲得 x，y和z切片幾何測量結果。

5.模體測試總結 測試立方體和模體外殼包含允許全面測試大可實現的關鍵 MRI 掃描儀參數的功能。下面列出了他們支持的主要組件和測試：切片厚度斜面 → 模體位置 → 掃描切片寬度 → 多切片間距和鄰接度 → 患者對齊(3D)→ 表增量準確度Sensitometry 小瓶 → T1 測量 → T2 測量高分辨率測試板 → 高分辨率測量(每厘米1至11線對) → 幾何失真多維數據集支持磁盤 → 幾何失真 → 像素(矩陣)大小驗證外殼 → 空間均勻性 → 信噪比

6. 校準條件:

 (1)、圖像性能檢測模體應至少包含圖像均勻性檢測模塊、幾何畸變檢測模塊、空間分辨辨力檢測模塊、密度分辨力檢測模塊和層厚檢測模塊，使用不產生任何磁共振信號的材料構成，并具有良好的化學穩定性和熱穩定性。 (2)、幾何何畸變檢測模塊兩孔連線距離(或柵格長度)的最大允許誤差為±0.5mm。

(3)、空間分辨力檢測模塊至少應滿足空間分辨力范圍1Lp/cm~8Lp/cm的檢測：在[1Lp/cm，5Lp/cm]區間內，線對組線條寬度相對最大允許誤差為±5%，線條中心距相對最大允許誤差為±10%；在[5lp/cm，8Lp/cm]區間內，線對組線條寬度的相對最大允許誤差為±10%，線條中心距的相對最大允許誤差為±20%。

(4)、密度分辨力檢測模塊圓孔深度標稱值最小的所有圓孔，圓孔深度應不大于0.6mm：上述圓孔中，圓孔直徑標稱值最小的圓孔，直徑應不大于5.0mm。

(5)、層厚檢測模塊楔形板(塊)斜率的相對最大允許誤差為±3%。

(6)、圖像性能檢測模體內部使用含順磁離子的試劑配制溶液填充。以使用硫酸銅和蒸餾水配制成像溶液為例，推薦的配比是：每升蒸館水中包含1.25g純CuS04或1.96gCuS04 · 5H20。

7. 圖像均勻性

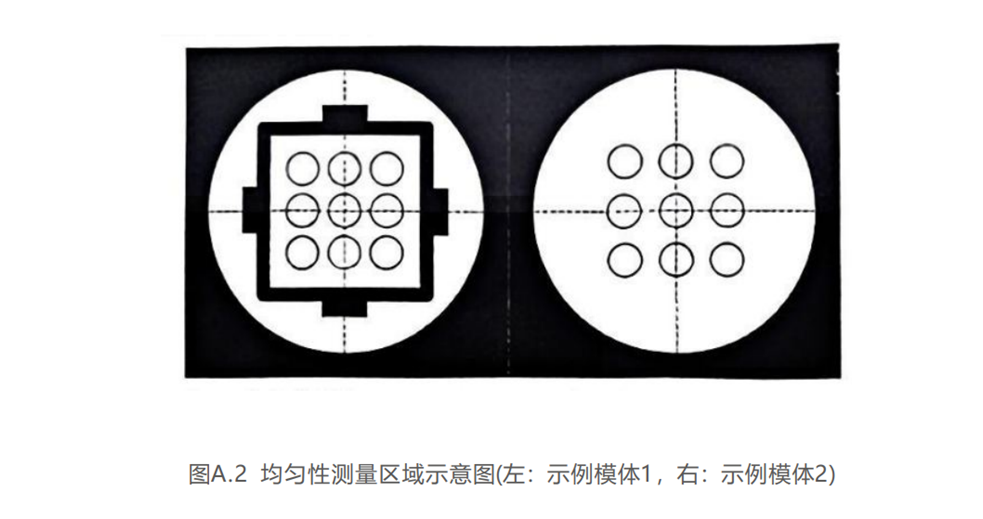

在充滿均勻溶液的模體掃描層面上，選取9個面積相同的ROI，分別位于中心區域，邊緣0°、45°、90°、135°、180°、225°、270°和315°，如圖A.2，測量每個 ROI的信號強度。 測量時，選擇的所有ROI大小相同，面積均不小于100mm2 或至少包含100個像素點。

8. 空間分辨力 在模體空間分辨力層圖像上，將窗寬調至最小，調節窗位來分辨出一組最小的線對，即為空間分辨力。

9. 密度分辨力 在模體密度分辨力層圖像上，將窗寬和窗位調至合適的位置，可分辨的直徑最小、深度最淺的圈孔，即為密度分辨力。
